Ürün Fonksiyon Açıklaması

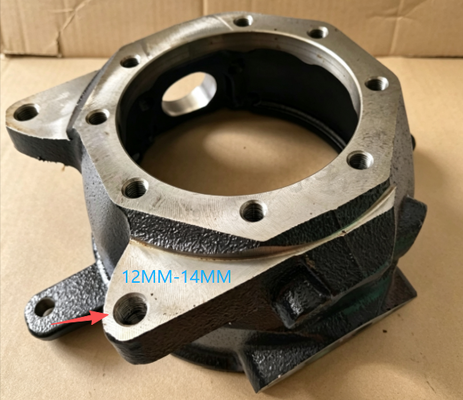

Direksiyon mafsalı (RH için parça numarası 43211-60111 / LH için 43212-60111) Toyota Land Cruiser 70 Serisi ön aks ve direksiyon sisteminizin kritik bir yapısal bileşenidir. Birincil işlevi, direksiyon dönüşü için pivot noktası sağlarken ön tekerlek göbeğini ve fren grubunu desteklemektir. Mafsal, tekerlek göbeğini direksiyon bağlantısına ve süspansiyon bileşenlerine bağlar ve hem aracın ağırlığından kaynaklanan dikey yükleri hem de viraj alma sırasında yanal kuvvetleri taşır. Sağlam ön akslarla donatılmış Land Cruiser 70 Serisi modelleri için, hassas direksiyon kontrolü, dengeli yol tutuşu ve aracın güvenli çalışması için düzgün çalışan bir direksiyon mafsalı gereklidir. Bu bileşen, uygun uyum ve güvenilir performans sağlayacak şekilde fabrika spesifikasyonlarına göre tasarlanmıştır.

Arızalı Direksiyon Mafsalının Yaygın Belirtileri

Aşağıdaki belirtilerden herhangi birini yaşıyorsanız direksiyon mafsalınız arızalı olabilir ve değiştirilmesi gerekiyor olabilir:

• Aşırı direksiyon boşluğu veya gevşekliği:Tekerlekler tepki vermeden önce direksiyon simidinde aşırı serbest boşluk var; bu, mafsal yataklarının veya king pin burçlarının aşındığını gösterir

• Dönerken tıkırtı veya patlama sesleri:Direksiyon kullanırken veya tümseklerin üzerinden geçerken metalik bir tıkırtı veya patlama sesi; bu, mafsal bileşenlerinin aşındığını veya montajın gevşek olduğunu gösterir

• Düzensiz veya düzensiz lastik aşınması:Ön lastiklerde düzensiz aşınma desenleri, özellikle çukurlaşma veya çukurlaşma görülüyor; bu, mafsal veya hizalama sorunlarına işaret ediyor

• Direksiyonda gezinme veya zayıf geri dönüş kabiliyeti:Araç düz yollarda geziniyor veya direksiyon düzgün şekilde merkeze dönmüyor; bu, mafsalda tutukluk veya aşınma olduğunu gösterir

• Mafsalda gözle görülür hasar veya çatlaklar:Muayenede mafsal gövdesinde çatlaklar, derin pas veya darbe hasarı ortaya çıkar; bu yapısal bozulmanın göstergesidir

• Mafsal bölgesinden gres sızıntısı:Mafsal veya döner muhafaza çevresinde görünür gres – bu, contaların veya hasarlı bileşenlerin aşındığını gösterir

Bu belirtileri muayene yoluyla doğruladıysanız, önerilen çözüm mafsalın değiştirilmesidir.

Arızalı Direksiyon Mafsalı Nasıl Teşhis Edilir

Yeni bir parça satın almadan önce, sorunun direksiyon mafsalında olup olmadığını doğrulamak için şu basit kontrolleri yapın:

• Görsel İnceleme:Tekerlek çıkarılmış ve araç güvenli bir şekilde desteklenmiş haldeyken, mafsalda çatlak, derin pas, darbe hasarı veya döner mahfaza alanı çevresinde gres sızıntısı olup olmadığını kontrol edin.

• Direksiyon Oynama Testi:Ön tekerlekler yerdeyken, mafsal ve direksiyon bağlantısını gözlemlerken bir asistanın direksiyon simidini hafifçe sola ve sağa çevirmesini sağlayın. Tekerlek tepkisinden önce aşırı hareket, aşınmanın göstergesidir.

• Kriko Testi:Ön aksı kaldırın ve sehpalar üzerinde destekleyin. Lastiğin üst ve alt kısmını tutun ve sallamaya çalışın. Aşırı hareket, mafsal yataklarının veya king pin burçlarının aşınmış olduğunu gösterebilir.

• Yol testi:Düşük hızda sürün ve sekiz şeklinde dönüşler yapın. Ön uçtan gelen tıkırtı veya patlama seslerini dinleyin. Herhangi bir direksiyon sapması veya zayıf geri dönüş kabiliyetine dikkat edin.

Bu Kısım En Önemli Olduğunda

Bu direksiyon mafsalı özellikle aşağıdaki araçlar için önemlidir:

• Arazi sürüşü veya engebeli arazi için kullanılır; bu koşullar ön aks ve direksiyon bileşenlerine yüksek darbe yükleri uygular

• Ağır yüklerle veya çekmeyle çalıştırıldığında - ilave ağırlık, mafsal ve direksiyon sistemi üzerindeki baskıyı artırır

• Kötü yol koşullarına sahip bölgelerde sürüş – çukurlar ve pürüzlü yüzeyler mafsal bileşenlerinin aşınmasını hızlandırır

• Orijinal mafsal bileşenlerinin zamanla aşındığı yüksek kilometreli araçlar

Bu koşullarda, mafsal daha fazla çalışır ve aşınmaya karşı daha hassastır, bu da güvenilir direksiyon ve güvenlik için düzenli muayene ve zamanında değiştirmeyi zorunlu kılar.

Ürün Özellikleri

Kurulum Yönergeleri

Genellikle gerekli araçlar:

• Lokma anahtar seti (metrik, ağır hizmet tipi)

• Tork anahtarı

• Bilyalı mafsal ayırıcı

• Rulman presi / sürüklenme seti

• Güvenlik eldivenleri ve göz koruması

Genel kurulum referansı (her zaman araca özel servis kılavuzuna uyun):

Önemli:

• Bu prosedür özel araçlar ve deneyim gerektirir.Yanlış kurulum direksiyon arızasına neden olabilir.

• Tekerlek yataklarını ve contalarını daima değiştirinyeni bir mafsal takarken.

• Tekerlek hizalamasını kontrol edin ve ayarlayınkurulumdan sonra.

• Herhangi bir adımdan emin değilseniz kalifiye bir tamirciye danışın.

Paket İçeriği

• 1 × Direksiyon Mafsalı (Sağ El 43211-60111 VEYA Sol El 43212-60111)

• Parça numarası etiketli koruyucu ambalaj

Not:Tekerlek yatakları, contalar ve montaj donanımı dahil değildir. Gerektiğinde ayrı olarak sipariş verin.

Denetim ve Bakım Önerileri

Ön aks servisi sırasında direksiyon mafsalı kontrol edilmelidir.Çatlak, hasar veya anormal direksiyon davranışı belirtileri, inceleme veya değiştirme ihtiyacını gösterir.

Mafsalın değiştirilmesi gerekebileceğine dair genel göstergeler:

Muayene Kontrol Listesi:

• Mafsal muhafazasını çatlak, korozyon veya hasar açısından inceleyin.

• Tekerlek yatağının boşluğunu ve durumunu kontrol edin.

• Mil ve burç aşınmasını kontrol edin.

• Direksiyon bileşenlerinde boşluk veya hasar olup olmadığını kontrol edin.

Bakım İpuçları:

• Yeni bir mafsal takarken tekerlek yataklarını ve contalarını değiştirin.

• Mafsal değişiminden sonra tekerlek hizalamasını gerçekleştirin.

• Rulman servisi sırasında mil burçlarını kontrol edin.

Değiştirmeden Sonra Hala Sorun mu Yaşıyorsunuz?

Direksiyon mafsalını değiştirdiniz ancak hala sorun mu yaşıyorsunuz? Bunları kontrol edin:

1. Aracın ABS olmadığı doğrulandı mı?– ABS'li bir araca takmak montaj sorunlarına neden olur

2. Tekerlek rulmanları değiştirildi mi?– Yeni mafsaldaki eski rulmanlar zamanından önce arızalanabilir

3. Mil burçları kontrol edildi mi?– Aşınmış burçlar direksiyon boşluğuna neden olur

4. Rot ayarı yapıldı mı?– Mafsal değişiminden sonra direksiyon geometrisi sıfırlanmalıdır

5. Tüm bağlantı elemanları doğru şekilde torklandı mı?– Uygun olmayan tork, gevşek bileşenlere ve güvenlik riskine neden olur

6. Rot veya çekme bağlantısı aşınmış mı?– Aşınmış direksiyon bileşenleri sapmaya neden olur

7. Tekerlek yatağı ön yükü doğru mu?– Yanlış ön yükleme gürültüye ve erken arızaya neden olur

Kalite Güvencesi ve Hizmet Taahhüdü

Kalite Güvencesi:
Her bileşen, tutarlı boyut doğruluğu ve malzeme bütünlüğü sağlamak için kontrollü üretim süreçleri altında üretilir. Her ünite ambalajlamadan önce aşağıdaki kalite kontrollerinden geçer:

• Boyutsal inceleme – kritik montaj noktaları, mil boyutları ve rulman yuvaları tasarım spesifikasyonlarına göre doğrulanır

• Malzeme doğrulaması – çeliğin sertliği ve metalurjisi test edilir

• Yüzey bitirme denetimi – yüzey kalitesi ve diş durumu görsel olarak doğrulanır

• Ambalaj denetimi – her ünite koruyucu ambalajla mühürlenir

Ambalaj Koruması:
Depolama ve taşıma sırasında kirlenmeyi ve fiziksel hasarı önlemek için her bir mafsal koruyucu ambalajla ayrı ayrı kapatılmıştır. Ambalaj, kolay tanımlama için açık bir parça numarası etiketi içerir.

Hizmet Taahhüdü:

İlgili Ürün Önerileri

Direksiyon mafsalını değiştirirken, genellikle aşağıdaki ilgili bileşenlerin aynı anda incelenmesi ve değiştirilmesinin değerlendirilmesi önerilir.
