Ürün Fonksiyon Açıklaması

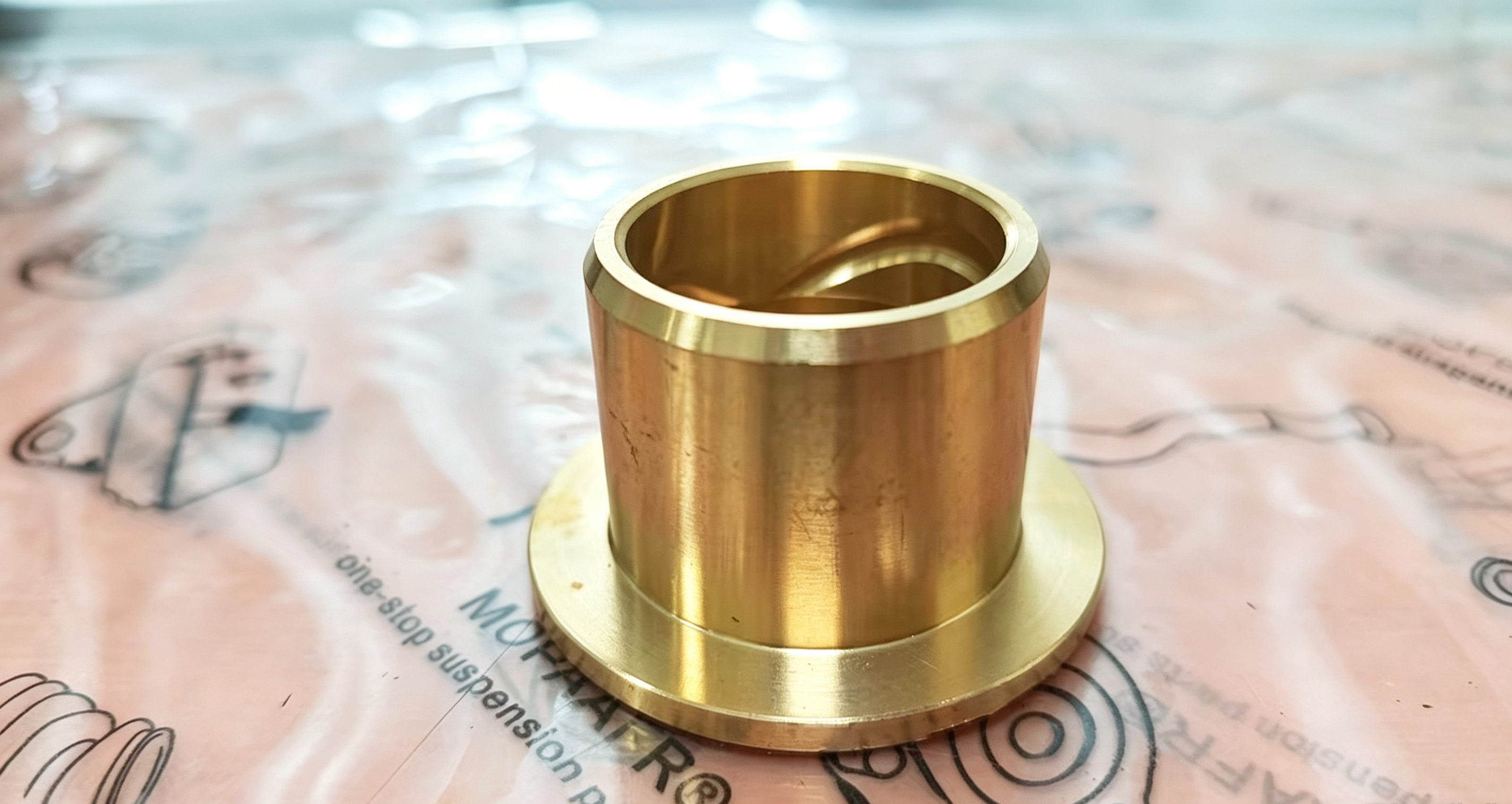

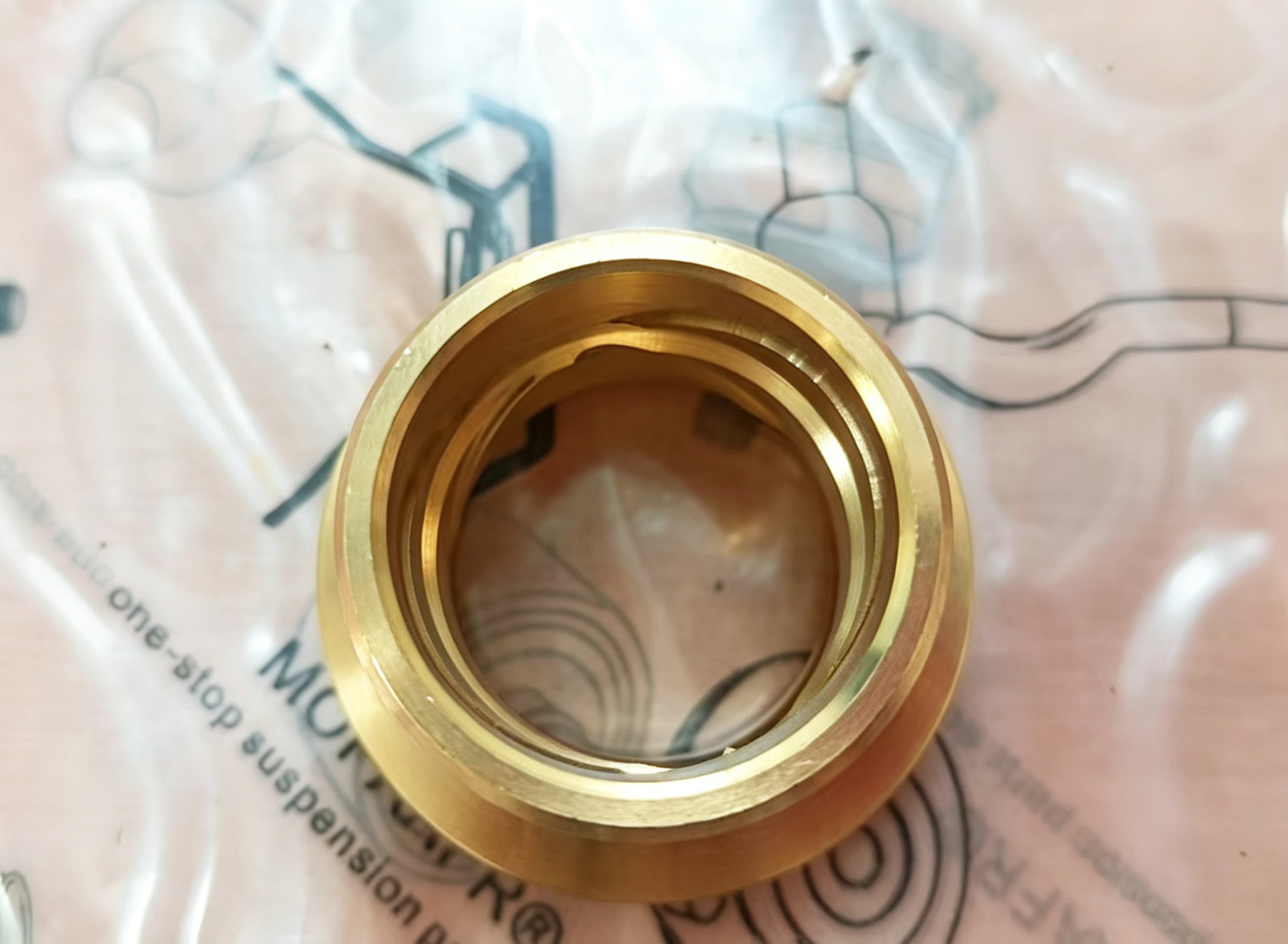

Direksiyon mafsal burcu (parça numarası 90381-30006), Toyota aracınızın ön aks ve direksiyon sisteminin kritik bir bileşenidir. Birincil işlevi, direksiyon mafsalı ve kingpin (direksiyon pivot pimi) arasındaki yatak yüzeyi olarak hizmet etmek, mafsalın direksiyon için sorunsuz bir şekilde dönmesini sağlarken hassas hizalamayı korumaktır. Bu sağlam burç, direksiyon mafsalı yatağına preslenir ve ön aksın dikey yüklerini desteklerken direksiyon dönüşüne olanak tanıyan dayanıklı, düşük sürtünmeli bir arayüz sağlar. 4WD katı ön akslarla donatılmış Toyota Hilux, 4Runner, T100 ve Land Cruiser modelleri için, düzgün çalışan bir mafsal burcu, hassas direksiyon kontrolü, kararlı yol tutuşu ve güvenli araç çalışması için esastır.

Arızalı Direksiyon Mafsal Burcunun Yaygın Belirtileri

Aşağıdaki belirtilerden herhangi birini yaşıyorsanız, direksiyon mafsal burcunuz arızalanmış olabilir ve değiştirilmesi gerekebilir:

• Aşırı direksiyon boşluğu veya gevşeklik: Direksiyon simidi, tekerlekler yanıt vermeden önce aşırı serbest boşluğa sahip - bu, mafsal ve kingpin arasındaki harekete izin veren aşınmış burcu gösterir

• Dönerken tıkırtı veya patlama sesleri: Direksiyon çevirirken veya tümseklerden geçerken metalik bir tıkırtı veya patlama sesi - bu, metal metale temas oluşturan aşınmış burcu düşündürür

• Direksiyon sapması veya zayıf geri dönme yeteneği: Araç düz yollarda sapar veya direksiyon merkeze düzgün dönmez - bu, mafsal hizalamasını etkileyen burç aşınmasını gösterir

• Düzensiz veya düzensiz ön lastik aşınması: Ön lastikler düzensiz aşınma desenleri gösterir - bu, hizalama değişikliklerine neden olan burç aşınmasından kaynaklanabilir

• Direksiyon simidi aracılığıyla titreşim: Yol koşullarına göre değişen direksiyon simidi titreşimi - bu, mafsal pivot tertibatında gevşekliği gösterir

• Burçta görünür aşınma veya korozyon: Muayene sırasında burçta çizikler, çukurlar veya deformasyonlar görülür

Bu belirtileri muayene yoluyla doğruladıysanız, direksiyon mafsal burcunun değiştirilmesi önerilen çözümdür.

Ürün Nitelikleri

Araç Donanımı (Uygulanabilir Modeller):

4WD (dört çeker) ağır hizmet arazi araçları, kamyonetler ve ticari araçlar üretilmiştir 1986 ve 2004.

• Toyota Hilux (4WD Kamyonet): Klasik 4WD versiyonları, örneğin LN107, LN111, YN63, vb.

• Toyota 4Runner (4WD SUV): 1986–1995 modelleri.

• Toyota T100 (Toyota'nın erken tam boyutlu kamyoneti)

• Toyota HiAce (4WD Ticari Van): 4WD van serileri, örneğin LH107, LH119, LH178, LH188K (5L dizel versiyonları dahil), vb.

• Toyota Granvia / RegiusAce

Bileşen Konumu ve Temel İşlevi

Konum: Direksiyon mafsal burcu, üst ve alt pivot noktalarındaki direksiyon mafsalı yatağı boşluğunun içinde bulunur. Direksiyon mafsalı (dış) ve kingpin (iç) arasında yer alır ve direksiyon pivotu için yatak yüzeyini sağlar. 4WD Toyota katı aks uygulamalarında, genellikle mafsalın üstünde bir burç ve altında bir burç bulunur, ancak bu özel parça numarası iç konum olarak listelenmiştir.

Bağlantılar: Burç, direksiyon mafsalı yatağına preslenir. Kingpin, burçtan geçer ve mafsalın direksiyon için kingpin ekseni etrafında dönmesine izin verir. Burç, mafsal muhafazası tarafından tutulur ve gres contalarıyla sızdırmaz hale getirilir. Sürtünmeyi ve aşınmayı azaltmak için burç ve kingpin arasına gres uygulanır. Mafsal kolu, direksiyon girdisini iletmek için direksiyon bağlantısına bağlanır.

Temel İşlev: Direksiyon mafsal burcu, direksiyon mafsalının kingpin etrafında dönmesini sağlayan ve ön aksın dikey yüklerini destekleyen yatak yüzeyi olarak hizmet eder. Mafsal ve kingpin arasındaki hassas hizalamayı korur, doğru direksiyon geometrisini sağlar. Burç titreşimi emer ve sürtünmeyi azaltır, sorunsuz direksiyon çalışmasına katkıda bulunur. Aşındığında, burç direksiyon boşluğuna, gürültüye ve hizalama değişikliklerine neden olan aşırı harekete izin verir.

Kurulum İçin Tamamlayıcı Parçalar

Büyük revizyon veya şasi bakımı sırasında, bu parça tipik olarak aşağıdaki temel bileşenlerle birlikte kurulur veya kullanılır:

① Doğrudan Bağlı Dış Parça: Direksiyon Mafsalı
Bu burç doğrudan direksiyon mafsalının yuvasına preslenir.

• Sol Direksiyon Mafsalı OEM No.: 43212-35070 / 43212-35080 (model yılına göre biraz değişir)

• Sağ Direksiyon Mafsalı OEM No.: 43211-35070 / 43211-35080

② İçinden Geçen Temel Aktarma Organı Bileşeni: Ön Şaft / İç CV Mili
Şaftın mil yatağı doğrudan bu bronz burçtan geçer ve ona temas eder. Genellikle CV körüğü ile birlikte servis edilir.

• Ön Şaft Tertibatı OEM No.: 43430-35010 / 43430-35022 (belirli model yılına bağlı olarak)

③ Aynı Anda Değiştirilmesi Gereken Contalar: Ön Aks Yağ Keçesi (Direksiyon Mafsalı / Aks Yağ Keçesi)
Ön aks dişli yağı veya gresinin şaft ve bu burç arasındaki boşluktan sızmasını önlemek için, burcun dış tarafına özel bir ön aks yağ keçesi takılmalıdır. Onarım sırasında bu burcun çıkarılması yağ keçesine zarar vereceğinden, aynı anda satın alınmalı ve değiştirilmelidir.

• Ön Aks Yağ Keçesi OEM No.: 90311-35018 / 90316-60002 (belirli HiAce veya Hilux aks muhafazası tasarımlarına karşılık gelir)

④ İsteğe Bağlı Ayar Şim ve Dış Burç

• Dış Burç (Burç, Dış): Bazı modeller bu konumda çift katmanlı bir burç tasarımı kullanır. Dış burç genellikle  kodludur90381-30003.

• Şaft Toz Mesafesi (Mesafe): 90560-30005

Bakım ve Satın Alma İpuçları

Çift Değiştirme: Aracınız (eski bir 4WD HiAce veya Hilux gibi) bozuk yollarda ön tekerleklerden "tık, tık" şeklinde metalik bir vuruntu sesi çıkarıyorsa veya ön şaft kökü sürekli yağ sızdırıyorsa, bu genellikle bu  aşırı aşınma ve boşluktan kaynaklanır90381-30006 bronz burç. Her iki sol ve sağ tarafın aynı anda değiştirilmesi önerilir.

Profesyonel Pres Yerleştirme: Bu parça, bakır / özel metal katı bir burçtur ve hidrolik pres ve özel aletler kullanılarak direksiyon mafsal yuvasına eşit şekilde preslenmelidir. Asla doğrudan çekiçle vurmayın, herhangi bir deformasyon yeni şaftın takılmasını engelleyebilir veya yüksek sıcaklıkta yanmaya ve hasara neden olabilir.

Kalite Güvencesi ve Hizmet Taahhüdü

Kalite Güvencesi:
Her bileşen, tutarlı boyutsal doğruluk ve malzeme bütünlüğü sağlamak için kontrollü üretim süreçleri altında üretilir. Her birim paketlemeden önce aşağıdaki kalite kontrollerinden geçer:

• Boyutsal inceleme – kritik boyutlar (İç Çap, Dış Çap, yükseklik) tasarım spesifikasyonlarına göre doğrulanır

• Malzeme doğrulama – bronz alaşım bileşimi ve sertliği test edilir

• Yüzey kalitesi incelemesi – iç ve dış yüzey kalitesi görsel olarak doğrulanır

• Paketleme incelemesi – her birim koruyucu ambalajda mühürlenir

Paketleme Koruması:
Her direksiyon mafsal burcu, depolama ve nakliye sırasında kirlenmeyi ve fiziksel hasarı önlemek için koruyucu ambalajda ayrı ayrı mühürlenir. Ambalaj, kolay tanımlama için net bir parça numarası etiketi içerir.

Hizmet Taahhüdü:

 İlgili Ürün Önerileri

Direksiyon mafsal burcu değiştirilirken, genellikle aşağıdaki ilgili bileşenlerin aynı anda incelenmesi ve değiştirilmesinin düşünülmesi önerilir.
