Ürün Fonksiyon Açıklaması

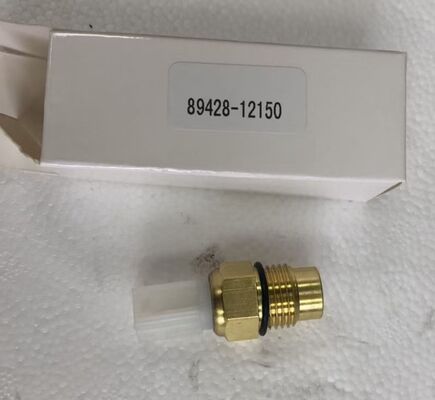

Radyatör fanı sıcaklık anahtarı (parça numarası 89428-12150) Toyota aracınızın motor soğutma sisteminin kritik bir bileşenidir. Birincil işlevi, soğutma suyu sıcaklığını izlemek ve motor önceden ayarlanmış bir sıcaklık eşiğine ulaştığında radyatör soğutma fanını otomatik olarak etkinleştirmektir. Soğutucu sıcaklığı açılma noktasına (tipik olarak 90°C-92°C civarı) yükseldiğinde, anahtar elektrik devresini kapatır, radyatör fanı rölesine enerji verir ve soğutma fanını açar. Sıcaklık kapanma noktasına düştüğünde (tipik olarak 85°C-87°C civarında), anahtar devreyi açarak fanı kapatır. Bu otomatik çalışma, optimum motor çalışma sıcaklığını korur, aşırı ısınmayı önler ve yakıtın verimli yanmasını sağlar. Bu anahtar, M16 x 1,5 dişli ve beyaz, kare konnektörlü, tek kutuplu, normalde kapalı kontak tipidir.

Arızalı Radyatör Fanı Sıcaklık Anahtarının Genel Belirtileri

Aşağıdaki belirtilerden herhangi birini yaşıyorsanız radyatör fanı sıcaklık anahtarınız arızalı olabilir ve değiştirilmesi gerekiyor olabilir:

• Rölantide veya düşük hızlarda motorun aşırı ısınması:Araç dururken veya yavaş hareket ederken hararet göstergesi normalin üzerine çıkar, ancak hızlı sürüldüğünde normale döner. Bu, fanın gerektiğinde devreye girmediğini gösterir

• Radyatör fanı sürekli çalışıyor:Soğutma fanı, motor soğuk olsa bile her zaman açık kalır. Bu, anahtarın kapalı konumda sıkıştığını gösterir

• Radyatör fanı hiçbir zaman devreye girmiyor:Sıcaklık göstergesi tehlikeli derecede yükseliyor ama fan asla açılmıyor. Bu, anahtarın açık konumda arızalandığını gösterir

• Sıcaklık göstergesi anormal şekilde dalgalanıyor:Soğutma sıvısı sıcaklık göstergesi hızlı veya düzensiz salınım yapıyor, bu da fanın tutarsız çalıştığını gösteriyor

• Üflemeli soğutma fanı sigortası:Fan devresi sigortası tekrar tekrar atıyor; bu durum muhtemelen anahtarın kısa devre yapmasından kaynaklanıyor

• Düşük hızlarda klima performansı düşer:Araç hareketsiz durumdayken, kondansatörden geçen hava akışının yetersiz olması nedeniyle klimanın etkisi azalır.

Bu belirtileri muayene yoluyla doğruladıysanız, radyatör fanı sıcaklık anahtarının değiştirilmesi önerilen çözümdür.

Arızalı Radyatör Fanı Sıcaklık Anahtarının Teşhisi Nasıl Yapılır

Yeni bir parça satın almadan önce sorunun radyatör fanı sıcaklık anahtarında olup olmadığını doğrulamak için şu basit kontrolleri yapın:

• Görsel İnceleme:Radyatör veya termostat muhafazasındaki anahtarı bulun. Dişlerin çevresinde soğutma sıvısı sızıntısı, konnektörde korozyon veya hasarlı kablo olup olmadığını kontrol edin

• Fan Çalışma Testi:Motoru çalıştırın ve çalışma sıcaklığına ulaşana kadar rölantide bırakın. Sıcaklık göstergesi normal aralığa ulaştığında radyatör fanının çalışıp çalışmadığını gözlemleyin. Değilse, anahtar arızalı olabilir

• Süreklilik Testi:Anahtar konnektörünü ayırın ve anahtar terminalleri arasındaki sürekliliği kontrol etmek için bir multimetre kullanın. Oda sıcaklığında (soğuk) anahtarın süreklilik göstermesi gerekir (normalde kapalı). Kapatma sıcaklığına kadar ısıtıldığında süreklilik kesilmelidir

• Jumper Tel Testi:Kontak açıkken, anahtar konnektörünü ayırın ve terminalleri köprüleyin. Fan devreye girerse devre ve röle çalışır durumda demektir ve anahtar muhtemelen arızalıdır

Ürün Özellikleri

Bileşen Konumu ve Temel İşlev

Konum:Radyatör fanı sıcaklık anahtarı tipik olarak radyatöre veya termostat muhafazasına monte edilir ve dişli prob soğutucu akışına doğru uzanır. Motordan çıkarken veya radyatöre girerken soğutucu sıcaklığını doğru bir şekilde algılayabilecek bir noktaya konumlandırılmıştır.

Bağlantılar:Anahtar, aracın elektrik sistemine tek pimli bir konnektör (beyaz, kare şekilli) aracılığıyla bağlanır. Anahtar, M16 x 1,5 diş ile soğutma sıvısı geçişine vidalanır. Soğutucu açma sıcaklığına ulaştığında dahili kontaklar kapanarak fan rölesine giden devreyi tamamlar. Montaj noktasında soğutucu sızıntısını önlemek için sızdırmazlık contası veya conta kullanılır.

Temel İşlev:Radyatör fanı sıcaklık anahtarı, motor soğutma fanının çalışması için birincil kontrol görevi görür. Soğutucu sıcaklığı sürekli olarak izler ve fan rölesine açma/kapama sinyali sağlar. Bu otomatik çalışma, fanın yalnızca ihtiyaç duyulduğunda çalışmasını sağlayarak optimum motor sıcaklığını korurken elektrik gücünü tüketebilecek ve gürültüyü artırabilecek gereksiz fan çalışmasını en aza indirir. Anahtar normalde kapalı kontak prensibiyle çalışır ve sıcaklık kapatma noktasına düştüğünde devreyi açar.

Paket İçeriği

1 x Radyatör Fanı Sıcaklık Anahtarı (Parça Numarası 89428-12150). Not: Sızdırmazlık rondelası, elektrik konnektörü ve montaj donanımı belirtilmediği sürece dahil DEĞİLDİR. Lütfen satın almadan önce araç modeliniz ve yılınızla uyumluluğunu onaylayın.

Adım Adım Kurulum Kılavuzu

Bu kurulum kılavuzu, radyatör fanı sıcaklık anahtarını güvenle değiştirmenize yardımcı olmak için tasarlanmıştır. Çalıştırmadan önce motorun tamamen soğuduğundan ve aracın düz bir zemine park edildiğinden emin olun. Şu aletlere ihtiyacınız olacak: 17 mm İngiliz anahtarı, multimetre ve soğutma sıvısı.

1. Adım:Motorun tamamen soğuduğundan emin olun. Boşalabilecek soğutma sıvısını toplamak için anahtarın altına bir kap yerleştirin.

Adım 2:Serbest bırakma tırnağına basarak elektrik konnektörünü anahtardan ayırın.

3. Adım:17 mm'lik bir anahtar kullanarak eski anahtarı çıkarın. Gevşetmek için saat yönünün tersine çevirin.

Adım 4:Radyatör veya termostat muhafazasındaki montaj dişlerini temizleyin. Sızdırmazlık yüzeyinde hasar olup olmadığını inceleyin.

Adım 5:Yeni anahtarı yeni bir sızdırmazlık contasıyla takın. Güvenli bir şekilde sıkın ancak aşırı sıkmayın.

Adım 6:Elektrik konnektörünü yerine oturana kadar yeniden bağlayın. Soğutma sistemine doğru soğutma sıvısı karışımını doldurun. Sistemdeki havayı boşaltın.

Kritik Adım:Motoru çalıştırın ve çalışma sıcaklığına gelmesini bekleyin. Sıcaklık göstergesi normal aralığa ulaştığında radyatör fanının çalışıp çalışmadığını gözlemleyin. Anahtar çevresinde soğutma sıvısı sızıntısı olup olmadığını kontrol edin.

Profesyonel İpucu:Anahtarı değiştirirken daima yeni bir sızdırmazlık contası kullanın. Konektör terminallerini temizleyin ve korozyonu önlemek için dielektrik gres uygulayın. Fan hala çalışmıyorsa fan rölesini ve sigortayı kontrol edin.

Radyatör Fan Anahtarları Hakkında Yaygın Yanılgılar

Efsane 1:Fan anahtarı ve soğutma suyu sıcaklık sensörü aynı şeydir.
Hakikat:Fan anahtarı, radyatör fanının çalışmasını kontrol eder ve genellikle tek pinli bir açma/kapama anahtarıdır. Soğutucu sıcaklık sensörü (ECT), yakıt enjeksiyonu ve gösterge çalışması için sıcaklık verilerini ECM'ye gönderir ve genellikle iki pimli bir sensördür. Bunlar farklı işlevlere sahip ayrı bileşenlerdir.

Efsane 2:Fan çalışıyorsa, anahtar iyidir.
Hakikat:Bir anahtar kapalı konumda arıza yapabilir ve fanın sürekli çalışmasına neden olabilir. Bu, pil gücünü tüketir ve diğer soğutma sistemi sorunlarını maskeleyebilir. Anahtar hem açık hem de kapalı çalışma açısından test edilmelidir.

Efsane 3:Herhangi bir sıcaklık anahtarı çalışacaktır.
Hakikat:Sıcaklık anahtarları araca özeldir ve diş boyutuna, konnektör tipine ve çalışma sıcaklığı aralığına uygun olmalıdır. Bu anahtar, M16 x 1,5 dişli ve 87°C–92°C aralığına sahip uyumlu Toyota uygulamaları için özel olarak tasarlanmıştır.

Kalite Güvencesi ve Hizmet Taahhüdü

Kalite Güvencesi:
Her bileşen, tutarlı boyut doğruluğu ve malzeme bütünlüğü sağlamak için kontrollü üretim süreçleri altında üretilir. Her ünite ambalajlamadan önce aşağıdaki kalite kontrollerinden geçer:

• Boyutsal inceleme – diş boyutu, konnektör tipi ve gövde boyutları tasarım spesifikasyonlarına göre doğrulanır

• Anahtarlama testi – etkinleştirme ve devre dışı bırakma sıcaklıkları test edilir

• Mühür bütünlüğü kontrolü – sızdırmazlık bütünlüğü doğrulandı

• Yüzey bitirme denetimi – yüzey kalitesi ve korozyon koruması görsel olarak doğrulanır

Ambalaj Koruması:
Her sıcaklık anahtarı, depolama ve taşıma sırasında kirlenmeyi ve fiziksel hasarı önlemek için koruyucu ambalajla ayrı ayrı kapatılmıştır. Ambalaj, kolay tanımlama için açık bir parça numarası etiketi içerir.

Hizmet Taahhüdü:
